Typenübersicht
2-polige Ausführung
Leistung 2-3 kW

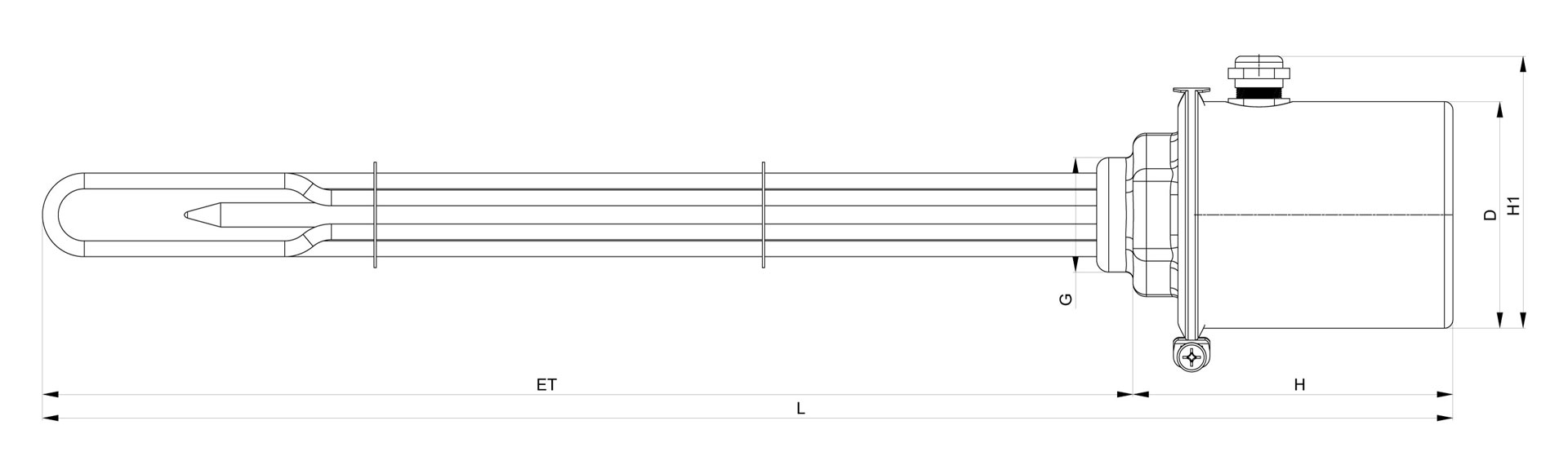

| Art.-Nummer | Leistung Watt |
Spannung Volt |
Gew. G |
ET*) mm |
H mm |
L mm |
D mm |
H1 mm |
|---|---|---|---|---|---|---|---|---|
| 100-2200-XX | 2000 | 230 V | 1 ½ | 250 ± 10 | 132 | 382 ± 10 | 93,5 | 119 |
| 100-2300-XX | 3000 | 230 V | 1 ½ | 250 ± 10 | 132 | 382 ± 10 | 93,5 | 119 |
*) Bei Leistungen bis 3 kW beträgt die unbeheizte Länge 80 mm.
3-polige Ausführung
Leistung 2-9 kW

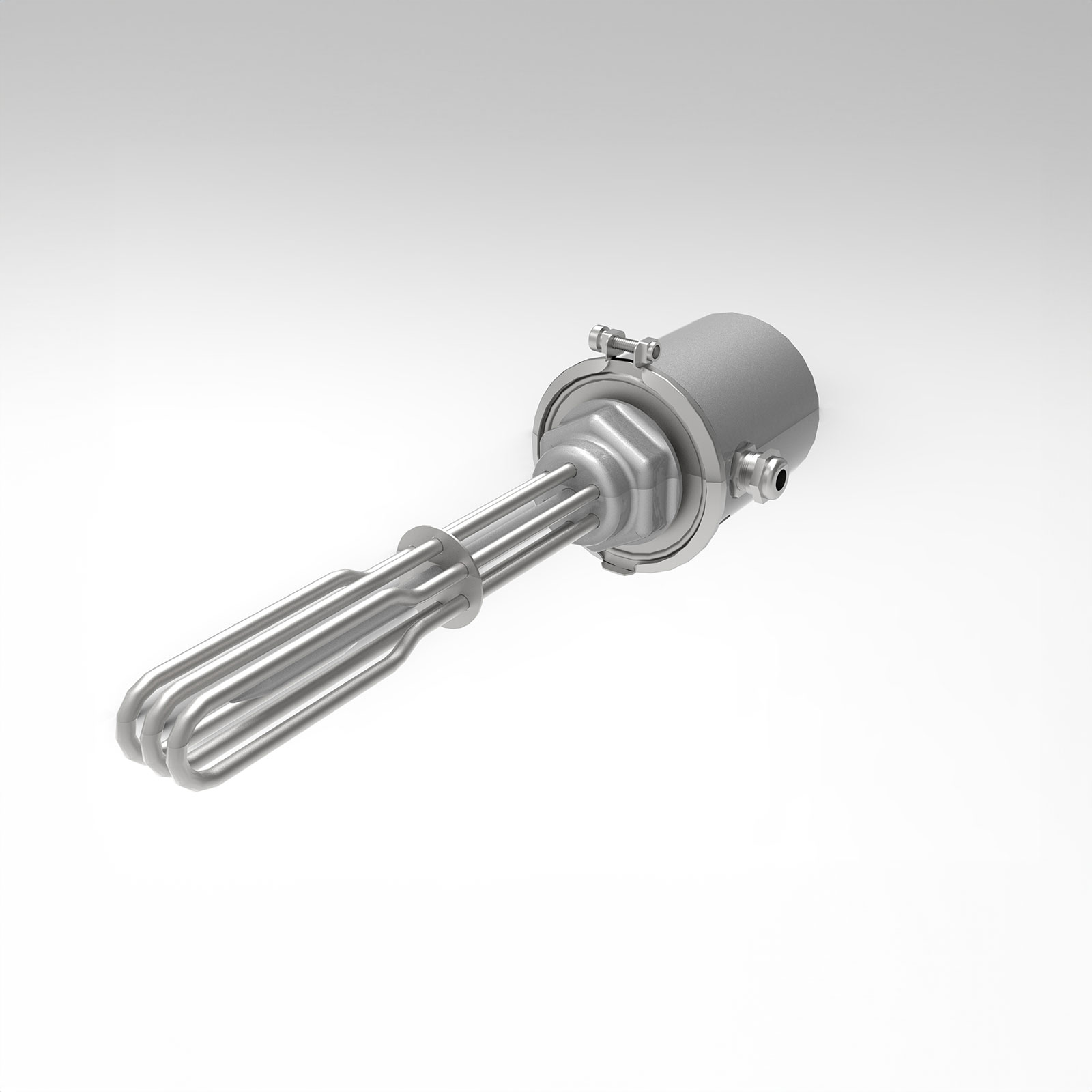

Einschraubheizkörper aus Edelstahl
| Art.-Nummer | Leistung Watt |
Spannung Volt |
Gew. G |
ET*) mm |
H mm |
L mm |
D mm |
H1 mm |
|---|---|---|---|---|---|---|---|---|
| 100-3200-XX | 2000 (3 × 666) |
230/400 V | 1 ½ | 250 ± 10 | 132 | 382 ± 10 | 93,5 | 119 |
| 100-3300-XX | 3000 (3 × 1000) |
230/400 V | 1 ½ | 250 ± 10 | 132 | 382 ± 10 | 93,5 | 119 |
| 100-3450-XX | 4500 (3 × 1500) |
230/400 V | 1 ½ | 350 ± 10 | 132 | 482 ± 10 | 93,5 | 119 |
| 100-3600-XX | 6000 (3 × 2000) |
230/400 V | 1 ½ | 450 ± 10 | 132 | 582 ± 10 | 93,5 | 119 |
| 100-3750-XX | 7500 (3 × 2500) |
230/400 V | 1 ½ | 550 ± 10 | 132 | 682 ± 10 | 93,5 | 119 |
| 100-3900-XX | 9000 (3 × 3000) |
400 V | 1 ½ | 650 ± 10 | 132 | 782 ± 10 | 93,5 | 119 |
*) Bei Leistungen bis 3 kW beträgt die unbeheizte Länge 80 mm.
Bei Leistungen ab 4,5 kW beträgt die unbeheizte Länge 110 mm.
| Ausführung | Temperaturbereich | Art.-Nummer |
|---|---|---|
| mit Regler | 30° bis 85° C ± 5 K | 100-XXXX-01 |
| mit Begrenzer | 120° C - 9K | 100-XXXX-02 |
| mit Temperaturregler und Schutzbegrenzer |
Regler 30° - 85° C ± 3 K Begrenzer 110° C - 8 K Frostschutzstufe ein bei 7° C ± 6 K |
100-XXXX-03 |
Andere Ausführungen auf Anfrage
Einschraubheizkörper für industrielle und gewerbliche Anwendungen
Einschraubheizkörper sind die unkomplizierte Lösung zur Erwärmung von Flüssigkeiten für industrielle und gewerbliche Anwendungen. Sie eignen sich für Warmwasserspeicher und lassen sich problemlos in bestehenden Heizungs-, Reinigungs- und Wärmetauscheranlagen nachrüsten. Neben lagerhaltigen Standardausführungen entwickeln wir individuelle Varianten, die exakt auf die technischen Anforderungen unserer Kunden abgestimmt sind.
Unsere Einschraubheizkörper bestehen aus drei Rohrheizkörpern, die in einen Patronenstopfen eingelötet werden. Fühlerrohre ermöglichen die Integration einer passenden Temperaturregelung direkt im Anschlusskopf. Regler und Begrenzer schalten ohne Leistungsschütz, was die Montage vereinfacht.
Anschlussleistung berechnen
Berechnung Ihrer Anschlussleistung
Nutzen Sie unser Tool, um die benötigte Leistung zu berechnen. Geben Sie einfach die entsprechenden Parameter ein, um die benötigt Leistung zu ermitteln. Anhand der Werte können Sie in der Typenübersicht ermitteln, welche Ausführung für Ihre Anwendung geeignet ist.
Für individuelle Anforderungen oder weiterführende Fragen stehen wir Ihnen gerne persönlich zur Verfügung.
Lieferzeiten Einschraubheizkörper
Die Einschraubheizkörper gemäß der Typenübersicht sind ab Lager lieferbar.
Einschraubheizkörper werden grundsätzlich waagerecht montiert. Die Abdichtung erfolgt mittels O-Ring oder Flüssigdichtung. Beide Varianten müssen nach DIN EN DVGW bis 150° C zugelassen sein. Die aufgeführten Modelle sind für drucklose Anlagen ausgelegt. Bei geschlossenen Warmwasserbereitern ist zusätzlich zum Regler ein Sicherheitsbegrenzer STB nach der Druckgeräterichtlinie 2014/68/EU erforderlich. Unsere Typen mit den Artikelnummern 100-XXXX-03 erfüllen diese Vorgabe. Ein Sicherheitsventil ist durch den Kunden zusätzlich bauseitig vorzusehen.
Unsere Einschraubheizkörper bestehen aus korrosionsbeständigem Edelstahl. Für den Rohrmantel setzen wir den Werkstoff 1.4529 und für den Patronenstopfen den Werkstoff 1.4404 ein. Eine Abdeckung aus dem Werkstoff 1.4301 schützt die eingebauten Schalteinrichtungen. Unsere Einschraubheizkörper haben die Schutzart IP54 und tragen das CE-Zeichen.
Kann ein Einschraubheizkörper auch in Kombination mit einer Photovoltaikanlage betrieben werden?
Können Einschraubheizkörper auch in aggressiven oder chemisch belasteten Flüssigkeiten eingesetzt werden?
Der Einsatz in aggressiven Medien ist unter Berücksichtigung der konkreten Bedingungen nur eingeschränkt möglich.
Können individuelle Einschraubheizkörper für den Dauerbetrieb bei sehr hohen Temperaturen ausgelegt werden?
Welche Optionen stehen zur Verfügung, wenn der Einbauraum stark begrenzt ist?
Können bestehende Anlagen mit unseren Einschraubheizkörpern nachgerüstet werden?
Ja, in vielen Fällen ist das möglich, unter anderem auch durch den Einsatz von Gewindeadaptern.
Häufige Fragen zu unseren Einschraubheizkörpern
- Unsere FAQ geben einen schnellen Überblick über wichtige technische und organisatorische Fragen rund um den Einsatz von Einschraubheizkörpern. Sie richten sich an Anwender aus Industrie und Gewerbe, die klare Informationen für Planung, Konstruktion und Beschaffung benötigen.
